GNAB1V-1-0
CKD GNAB 气控型2通阀 NC常闭型 低真空用 仅执行部（集中供气）
NC常闭、低真空（空气・水）专用，集中供气型仅执行部单体。适合真空吸附、半导体/电子搬运等需要高密封性的真空回路。

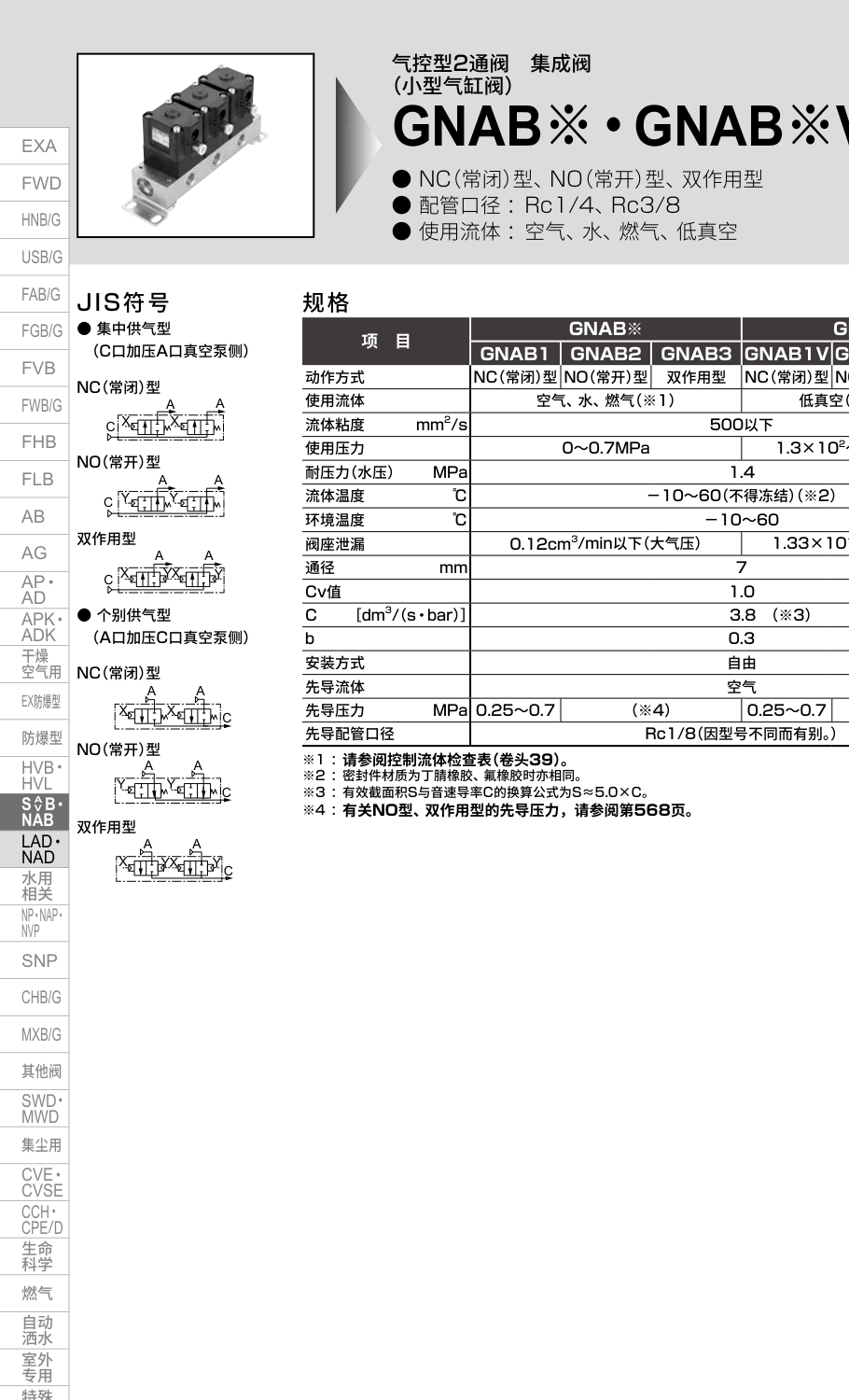

详细参数
| 型号 | GNAB1V-1-0 |
|---|---|
| 系列 | CKD GNAB |
| 动作方式 | NC（常闭）型 |
| 流体分类 | 低真空（空气、水） |
| 进气方式 | 集中供气型（C口加压，A口真空泵侧） |
| 配置形式 | 仅执行部（单体） |
| 使用流体 | 空气、水（低真空） |
| 使用压力 | 0～0.7MPa |
| 耐压力（水压） | 1.4MPa |
| 流体温度 | －10～60℃（不得冻结） |
| 环境温度 | －10～60℃ |
| 阀座泄漏 | 1.33×10⁻³ Pa·m³/s He 以下 |

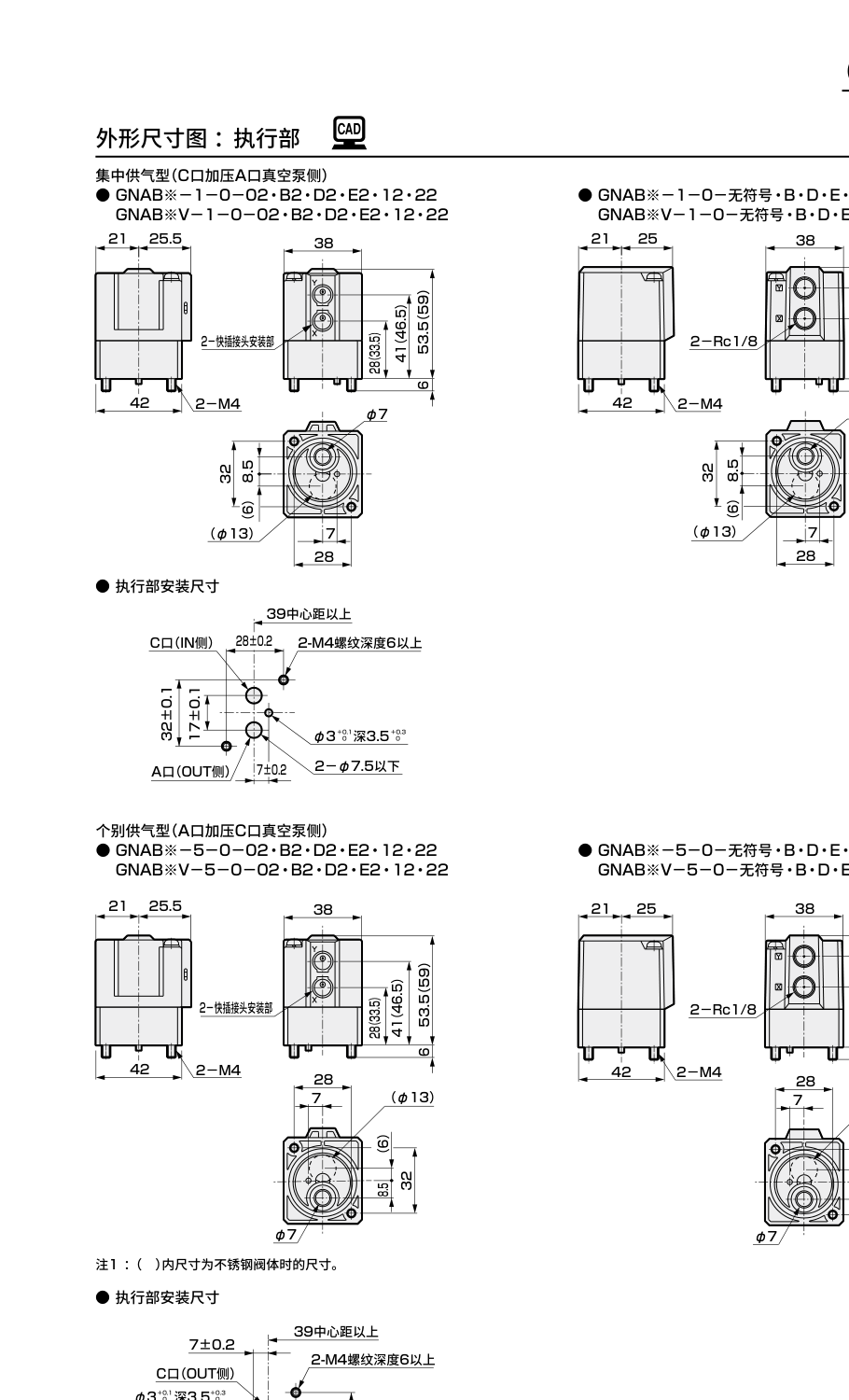

| 通径 | 通径 7mm；主气口 Rc1/8（仅执行部单体） |
| Cv值 | 1.0 |
| C值 | 3.8 dm³/(s·bar) |
| b值 | 0.3 |
| 安装方式 | 自由 |
| 先导流体 | 空气 |
| 先导压力 | 0.25～0.7MPa |
| 先导配管口径 | Rc1/8 |
应用场景
- 真空吸附系统（电子元件、小型工件搬运）
- 半导体晶圆/液晶面板真空吸附工位
- 真空包装机械的真空回路控制
- 实验室真空夹具与测试设备
- 自动化产线中需要高密封低真空的切换阀
【型号解读】GNAB = 气控型2通阀（小型气缸阀）集成阀系列；1 = NC（常闭）型；V = 低真空用（空气、水）；1 = 集中供气型（C口加压，A口真空泵侧）；0 = 仅执行部（单体）。
本产品为仅执行部单体配置，主气口为 Rc1/8，可直接集成到底板或单独使用。低真空型阀座泄漏低至 1.33×10⁻³ Pa·m³/s He 以下，适用于对泄漏敏感的真空回路。
